固態繼電器(solidstate relay，簡稱SSR)是把光控晶閘管和發光二極管封裝在一起，兩者間保證電的隔離，只有光的聯系，和繼電器里的線圈與接點互相隔離一樣，通過發光管的亮和滅就能控制晶閘管電路的通斷，其功能與普通電磁繼電器一樣。 固態繼電器除了在電路通斷過程中無機械運動、無接點、因而沒有磨損和火花之外，又把弱電控制信號和強電被控制電路隔離開來，把繼電器的功能和優點都體現了出來，同時由克服了繼電器的缺點。

固態繼電器的原理如圖1所示：

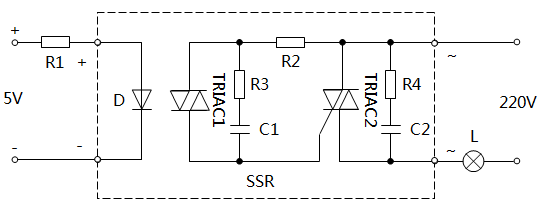

圖1  固態繼電器原理
控制電路的直流電壓經過限流電阻R1后，得到大約10-20mA的電流，使發光管D發亮，引起小功率光控晶閘管(在此是雙向晶閘管)TRIAC1導通，用它觸發主電路里的大功率雙向晶閘管TRIAC2，使之導通，于是負載L得電。圖中其余電阻電容為過壓保護及限流之用。

由圖可知，固態繼電器有四個引出端，其中兩個標有正負號的應按照極性接直流觸發信號，其電流不可太大，一般在25mA以下，以免燒毀發光管。另外兩個標有“AC”或“~”的端子和負載串聯后接在交流電路里。如果被控制的功率大，這兩個端子上的導線應該較粗。

固態繼電器的種類相當多，其中為控制直流電路而用的直流固態繼電器，常常是由光電隔離線路和大功率晶體管組合而成的。 應用最廣泛的還是交流固態繼電器。但是后者也并不都是用雙向晶閘管(TRIAC)構成的，有的是用兩個普通晶閘管(SCR)，以反向并聯的方式控制交流主電路的。就其觸發方式來看，雖然多半用過零觸發的方式(也叫零壓型，或“Z”型)，但是也有移相觸發的(也叫調相型，或“P”型)品種，固態繼電器采用移相觸發時會產生較大的高次諧波電磁干擾。

固態繼電器應用經驗分享
①國外的SSR觸發信號(即通過發光管的電流)推薦值為直流10mA，國產的SSR觸發信號推薦值為直流12-25mA。
②多個SSR可以用同一個觸發信號，這在三相交流負載的控制上常常用到。例如，用兩個SSR分別串聯在兩個相里另外一相不控制，這種情況下兩個SSR必須同時通斷，用同一觸發信號就可以保證同時動作。這時把兩個SSR 的觸發電路串起來驅動，每一個SSR按4V壓降考慮，12V可驅動三個。
③用SSR控制三相電動機換向時，可用四個SSR分則接在正反轉電路里，另一相不控制， 但是要特別注意：必須在電機停穩之后才允許換向， 以免正在導通的SSR尚未關斷就導通了另外的SSR。
④用SSR也要注意保護，用快速熔斷器時，昌暉儀表建議按額定工作電流的1.2倍選用。
⑤固態繼電器的交流工作電壓有220V和380V等規格，交流工作電流有1A，3A，5A，10A等規格，外形尺寸及安裝方式也不盡相同，選用時要注意。
