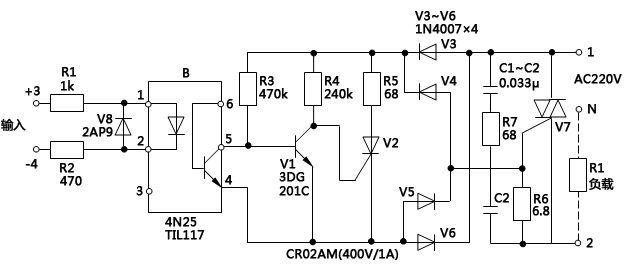

組裝電路原理圖見下圖，圖中V7為雙向晶閘管，400V/5-10A(根據負載選擇電流)裝在散熱片上，其余元件可裝在一塊50×70mm的印刷電路板上。
電路工作原理如下：當輸入端3、4有控制電壓(6-30V)輸入時，光電轉換器B的4、5腳導通，V1截止、V2導通，經二極管V3-V6觸發V7，主電路的1端經V7到主電路的2端把負載接通。當輸入端3、4無電壓輸入時，V1導通、V2截止，V7也截止，負載脫離電源。
