[實例1]某鍋爐三沖量給水控制系統，蒸汽負荷變化會短時間出現。虛假水位"現象。
[故障檢查]原用的前饋-反饋單級控制系統，在蒸汽大負荷擾動時系統穩定時間過長，使調節質量下降，決定進行技術改造。
[故障處理]對DCS重新進行組態，將控制系統改為串級三沖量控制系統，達到了控制要求，司爐工很滿意。
[維修小結]蒸汽鍋爐一旦供汽負荷增大，汽包水位在一段時間內不僅不下降，反而明顯上升；當負荷減少時，在一段時間內水位反而有所下降，這就是“虛假水位”現象。
前饋-反饋單級控制系統的P1D參數是按某一確定的負荷整定的，當負荷發生變化，原來整定的參數滿足不了要求；系統引入的蒸汽流量信號只能減弱假水位期間調節機構的誤動作，不能從根本消除假水位現象。

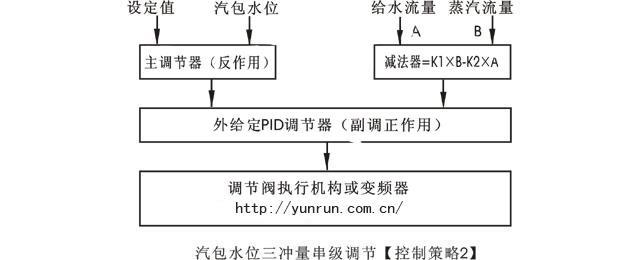

圖1 鍋爐水位三沖量控制系統控制策略
改造后的中級三沖量控制系統如圖1所示，圖中主調節器PID1把水位信號作為主控信號，用來控制副調節器PID2，副調節器PID2接受主調節器信號，還接受給水流量信號和蒸汽流量信號，通過前饋回路進行蒸汽流量和給水流量的調節，能迅速消除來自給水流量的擾動。由于副回路的引入、控制系統對負荷變化的自適應能力提高，副回路的快速調節作用，使整個控制系統對進入副回路的干擾具有很強的克服能力，從而有效地克服了調節通道的滯后，提高了控制質量；而通過加強流量前饋信號、還可有效抑制“虛假水位”的干擾。
[實例2]某廢熱鍋爐的液位顯示遲鈍并伴有大波動。
[故障檢查]先把液位控制系統切至手動。檢查設備上的浮筒液位計及差壓液位計，發現差壓液位計波動大，測量其輸出電流也波動；但浮筒液位計波動很小，蒸汽壓力波動也很小。進一步檢查差壓液位計，發現雙室平衡容器的液相取樣閥開度太小。
[故障處理]開大雙室平衡容器液相取樣閥門后，液位恢復正常且穩定可投運自控。
[維修小結]本例屬于閥門操作不到位引發的故障。雙室平衡容器的氣相取樣閥門已全開，但液相取樣閥門開度太小，使進入雙室平衡容器的水量少，氣相的熱量把液相的水再加熱，使體積膨脹水位升高；待蒸汽壓力高時使水位下降，如此反復，表面現象就是液位波動。
[實例3]某廠20T/h鍋爐三沖量給水控制系統波動。
[故障檢查]現場觀察調節閥不停地上下動作，蒸汽流量、汽包水位基本算穩定，但給水流量波動不停，造成調節器輸出波動。
[故障處理]調整給水流量變送器的阻尼時間為10s，振蕩現象基本消除。
[維修小結]在該控制系統中汽包水位與給水流量是同極性，蒸汽流量是反極性，汽包水位除了出現汽水共騰現象外，正常時汽包水位的升降也是平緩的；余下的干擾因素只可能與給水流量信號有關了。最簡單的就是先調給水差壓變送器的阻尼，無效果時再考慮其他問題。
