1、修改儀表一級參數“CLK=132”
在儀表顯示狀態下按SET鍵，儀表轉入控制參數設定狀態。每按SET鍵儀表按照順序變換一級參數(一次巡回后即回至最初項目)，將參數符號“CLK”后出現的數字用“▲”鍵或“▼”鍵修改為“132”。
2、進入儀表二級參數，依次修改“SL0(輸入信號類型)”、OUL(變送輸出下限值，數值與SLL一致)、
OUH(變送輸出上限值，數值與SLH一致)、SLL(儀表量程下限)、SLH(儀表量程上限)。
在設定CLK=132后，在PV顯示器顯示CLK設定值(132)狀態下，同時按下“SET”鍵和“▲”鍵約30秒，儀表即進入二級參數設定。每按SET鍵儀表按照順序變換二級參數(一次巡回后即回至最初項目)。
3、按壓SET鍵出現下一個參數符號時即將剛才的修改自動保存至芯片。
4、按儀表復位鍵或讓儀表自行退出參數設定狀態，儀表回復顯示。

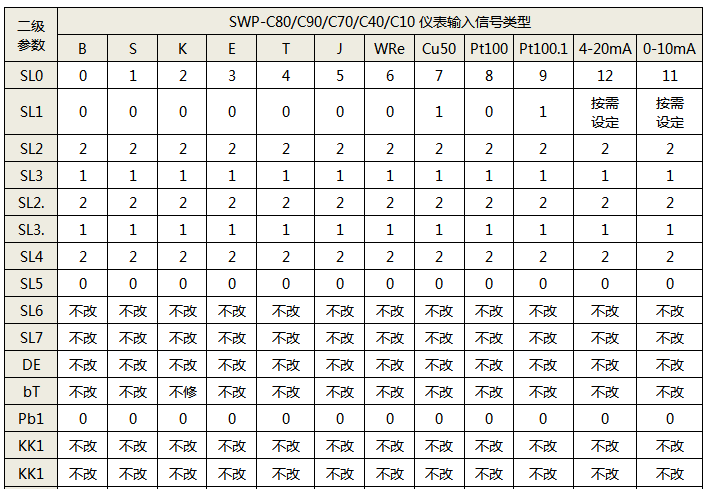

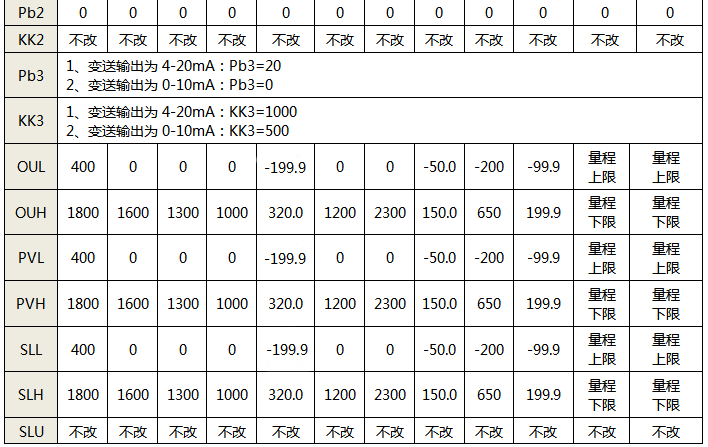

為方便客戶修改儀表二級參數，請參閱以下儀表二級參數快速設置表：
注：
1、“不改”表示常規使用時保持出廠預設值不變，不用修改。
2、因儀表信號不同，有不予顯示的參數。
3、本操作也適用于SWP-C90/C70/C40/10/T80顯示控制儀表。
