適當的退火溫度和退火時間，可以消除熱電偶熱電極中的內應力，改善其金相組織和提高穩定性。鉑銠熱電偶退火方法主要有兩種，即鉑銠熱電偶通過通電退火和退火爐退火，兩種方法結合可獲得最好退火效果。

1、通電退火
將鉑銠熱電偶清洗后懸掛在支架上(如圖1所示)，緩緩調節電流，使熱電極在某一溫度下保持一定的時間(退火時間和退火溫度見表1)，然后再緩慢減小輸入電流直到輸入電流為零。通電退火的優點是方法簡便，設備簡單，易于操作。若熱電極直徑較為均勻，則沿熱電極縱向受熱較為均勻，這時附著在熱電極表面的低熔點金屬可以得到充分揮發。鉑銠熱電偶通電退火的不足之處是加熱時熱電極徑向溫度受周圍的空氣影響不一致，熱電極表面金屬也容易揮發。

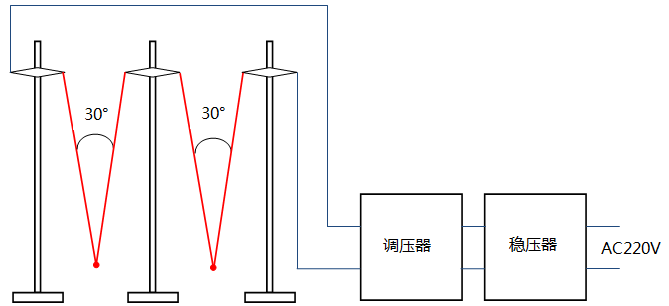

圖1   鉑銠熱電偶通電退火示意圖

表1 鉑銠熱電偶通電退火的退火時間、退火溫度和電流

Ⅰ級鉑銠10-鉑(S型)、Ⅰ級鉑銠13-鉑(R型)和Ⅱ級鉑銠30-鉑銠6(B型)進行通電退火后，還需要在熱電偶退火爐中進行退火。通電退火完成后，用無水酒精浸過的脫脂棉將熱電極理直，然后將熱電極穿入帶有極性標記的干凈絕緣瓷套管，裝入專用熱電偶退火爐中(如圖2所示)，使其從測量端起不小于400mm的一段處在(1100±20)℃的均勻溫度中退火2個小時，然后隨著爐溫慢慢冷卻。退火爐退火的優點在于熱電極受熱均勻，同時能消除穿絕緣瓷套管時所造成的內應力。它的不足之處是熱電極在管型退火爐中退火，沿電極縱向受熱均勻度不好。所以，鉑銠熱電偶先通電退火再進行退火爐退火，可以獲得最好的退火效果。

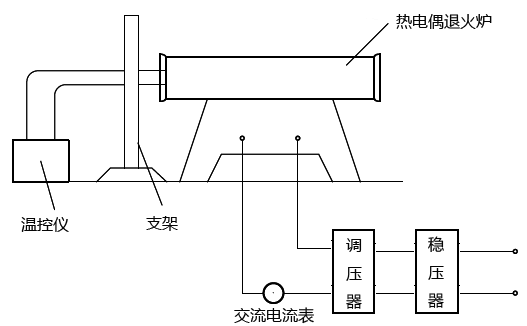

圖2   熱電偶退火爐退火
