配多回轉電動裝置電動閥門調校

2017/12/25 0:12:22 人評論 次瀏覽 分類:控制閥  文章地址:http://m.jinzhengkj.com.cn/tech/1677.html

多回轉電動裝置以AC380V三相交流電(也有AC220V單相交流電)為動力源,使用三相(或單相)電動機帶動齒輪或蝸輪蝸桿,最后驅動閥桿產生運動使閥門打開或關閉。多回轉式電動裝置大多配套截止閥、閘閥等,執行機構內部設有行程開關和力矩開關,當行程或安全力矩越限時會切斷電機電源,保護閥門不受損壞。昌暉儀表在本文分享配多回轉電動裝置電動閥門調校方法和步驟。

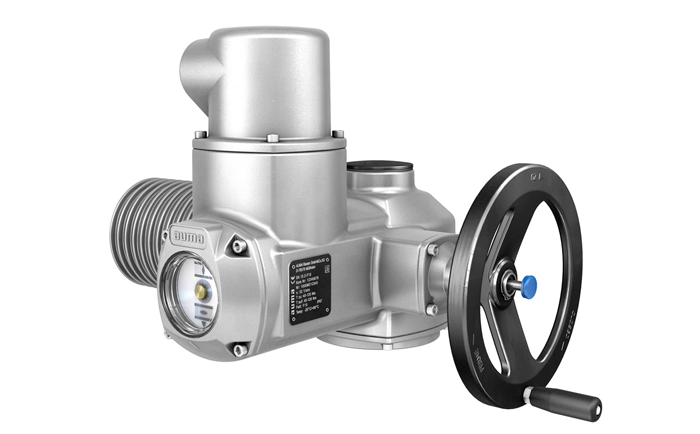

 AUMA多回轉電動裝置
1
多回轉電動裝置轉矩控制機構調整
①按照隨多回轉電動裝置提供的轉矩特性曲線,從小轉矩值開始,逐漸增大關方向轉矩值直到閥門關嚴為止。
②根據配多回轉電動裝置電動閥門工作特性調整開方向轉矩,一般開方向轉矩要比關方向轉矩大。
③開放向轉矩調整和關方向轉矩調整均在空載無介質等因素下進行,在介質存在壓力、溫度時應注意配多回轉電動裝置電動閥門能否關嚴,如關不嚴則要適當增加多回轉電動執行機構關方向轉矩值,確保能關嚴且能打開。

2、多回轉電動裝置行程控制機構調整

①多回轉電動裝置關行程調整
手動將配多回轉電動裝置電動閥門關嚴,回半圈,松開關閉閥門方向的行程開關調整鎖緊裝置,按箭頭指示方向,旋轉凸輪使閥門完全關閉時關行程開關剛好動作,緊固行程開關調整鎖緊裝置,將配多回轉電動裝置電動閥門開啟幾圈后再關方向動作,檢查關行程開關動作是否與閥門關到位一致。如不合要求,可以按上述程序重新調整。
②多回轉電動裝置開行程調整
在關行程調整好以后,將配多回轉電動裝置電動閥門開到全開位置,回半圈,松開行程開關調整鎖緊裝置,按箭頭指示方向,旋轉凸輪使開行程開關剛好動作,緊固行程開關調整鎖緊裝置,將配多回轉電動裝置電動閥門關閉幾圈后再開方向動作,檢查開行程開關動作是否與閥門開到位一致。如不合要求,可以按上述程序重新調整。

3、配多回轉電動裝置電動閥的帶電調試

①對于分體式電動閥調試,帶電動作前進行試操作,先只送上控制電源,檢查控制回路是否可靠。再合上主回路電源,以點動方式檢查相序,確認電動閥開關操作和閥實際開關方向一致。
對于不具有鑒相功能或具有鑒相功能但不能自動鑒相的整體型配多回轉電動裝置電動閥門也必須進行相序檢查。
③對于一體化的智能型閥門,根據實際需要進行相關參數設置。配多回轉電動裝置電動閥門關方向的旋轉方式(順時針或逆時針),行程中斷方式(行程或力矩),開關力矩值,各繼電接點輸出功能及狀態(動合或動斷)選擇,以配多回轉電動裝置電動閥門實際開關位置進行開關行程到位確認。

4、配多回轉電動裝置電動閥門聯調試驗

①在控制室CRT畫面操作所檢修電動門,閥門運動方向應與指令方向一致,反饋準確無誤。如有故障,去現場電動閥門、配電箱處檢查、處理。
有特殊要求的配多回轉電動裝置電動閥門,如聯鎖開、聯鎖關等,不滿足聯鎖條件時,請相關部門配合(運行人員),在DCS內部設定滿足條件后,進行聯鎖開、聯鎖關試驗工作,直至電動閥門動作準確無誤。

5、電動閥門調校結束后現場清理、系統恢復

配多回轉電動裝置電動閥門現場、配電箱內、中端柜內設備及周圍,應清掃干凈,設備見本色,油漆脫落應重新油漆,現場設備掛牌清晰、正確。
②測量回路接線號牌清晰、齊全,接線正確美觀,用手輕拉接線無松動,進出線口已封堵。
③原工作電源回路已恢復,和善盤內電源開關,DCS中閥門狀態顯示與實際相符。
