用戶使用雙法蘭液位變送器測量長期負壓80-90kPa、溫度90℃介質液位，其后雙法蘭液位變送器出現液位測量不準、變送器膜片外鼓的情況，客戶懷疑是不是變送器質量有問題？還是雙法蘭液位變送器不能用于負壓液位測量？

昌暉儀表在本文回答用戶的疑惑：負壓較大的設備雙法蘭液位變送器測量液位用不好，微負壓可以用雙法蘭液位變送器測量液位！目前國內外一線品牌變送器在這樣的工況使用依然存在這個問題。

示例說明

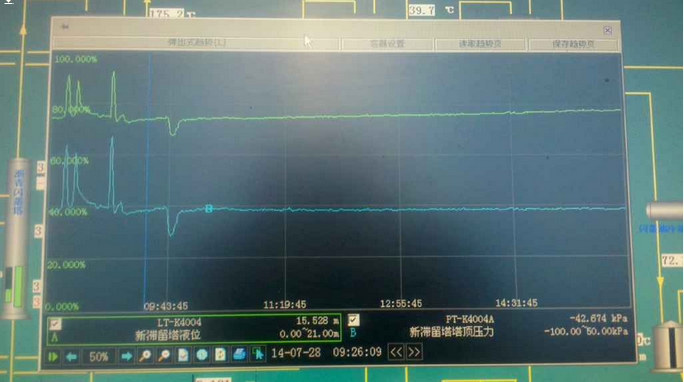

液位測量表為雙法蘭差壓變送器，罐體為邊抽真空邊加熱的蒸發濃縮罐。圖1為DCS系統測量畫面，圖中綠色曲線為液位趨勢圖(0-100%)，藍色曲線為蒸發罐真空度(-100~100kPa)。

圖1中，時間12:58:59前后，真空度下降過程，液位測量值波形明顯反映出雙法蘭液位變送器受到真空度變化影響

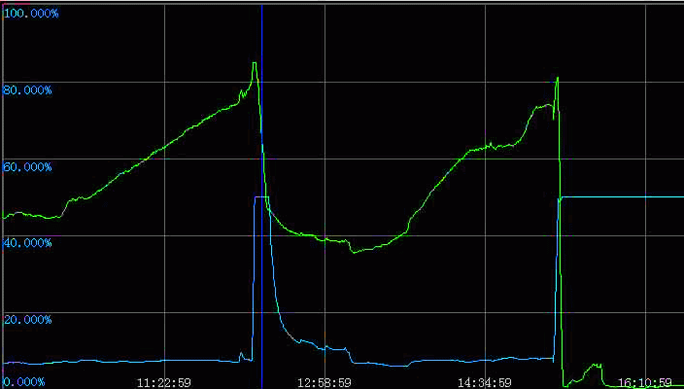

圖2中，兩次真空度由-95kPa變化到0kPa（開閥通氣破真空），液位測量值都由75%左右突變到80%以上。

這不是個例，無數事實說明：雙法蘭液位變送器(或差壓變送器)用于真空負壓工況液位測量，不僅測量不準、重復性差，而且使用一段時間就會抽壞。在負壓液位測量時，不建議使用雙法蘭液位變送器。
