西門子S7-300哪些24V數字量輸入模塊需要電源，與電源如何連接？下表說明了S7-300 PLC的24V數字量輸入模塊的電源插針連接 (L+ / M) 。不在此表上的S7-300 PLC數字量輸入模塊不需要外部電源。

表1      S7-300 PLC模塊電源連接插針分配

關于西門子S7-300哪些24V數字量輸入模塊需要電源這個問題，昌暉儀表工程師曾有這樣的經歷：某日一客戶在電話發怒且吐槽:“為什么從昌暉買的的S7-300 PLC數字量輸入模塊通道指示燈都亮了，但是在軟件里面監控數值卻是0”。剛開始技術支持工程師懷疑是否該輸入通道的輸入電壓值過低，但客戶檢查后告知輸入電壓23.5V。出于技術支持工程師的職業習慣又詢問故障模塊具體型號及之前是否能正常工作，客戶告知之前使用的是6ES7321-1BH02-0AA0能夠正常工作，更換為6ES7321-1BH01-0AA0后就出現了問題。

那么解決問題的關鍵出現了：6ES7321-1BH02-0AA0和6ES7321-1BH01-0AA0在使用上是否區別？6ES7321-1BH02-0AA0的接線圖如下圖所示，從圖中可以看出只要20號管腳和通道對應管腳之間有13-30V直流電壓，相應通道就應該顯示為1。

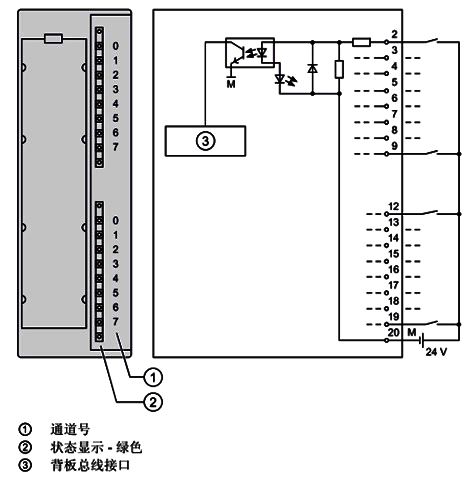

SM321； DI 16×DC24V的接線圖和方框圖

當工程師查閱了表1的電源插針連接 (L+/M)資料，告知客戶6ES7321-1BH01-0AA0需要在插針1的位置提供L+連接，客戶反映說他確實是在更換模塊的時候并沒有更換前連接器，稍作調整該故障問題即迎刃而解。原來6ES7321-1BH01-0AA0模塊如果不在插針1和插針20之間提供24V電源的話模塊就無法正常工作，即使輸入通道指示燈亮。

雖然這不是復雜高端的技術問題，但是也反映出細節在工程應用中的重要性。所以，加油吧，工程師小伙伴們，讓我們細心細心再細心，實在不行還可到技術文庫查閱資料。
