智能調節器在工業自動化過程控制中廣泛應用，昌暉儀表在本文對智能控制器的硬件電路做科普介紹：智能調節器的硬件電路由主機電路、過程輸入/輸出通道、人機接口電路以及通信接口電路等部分組成。

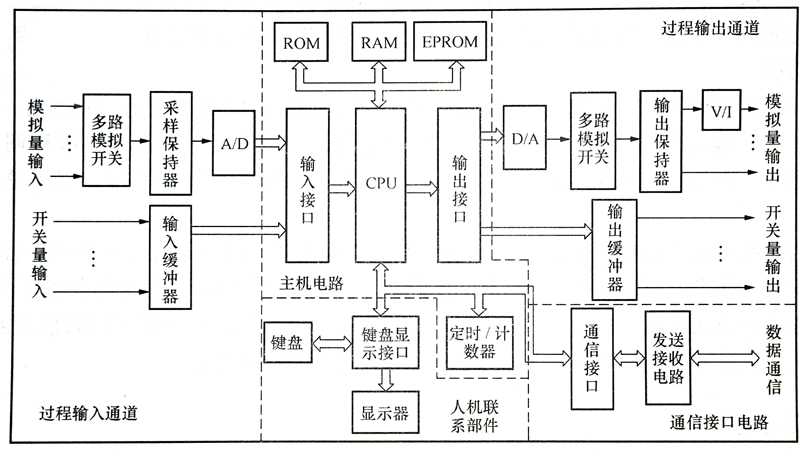

智能調節器的結構原理圖如圖1所示。



智能調節器的硬件電路原理圖

1、智能調節器主機電路
智能調節器主機電路由CPU、存儲器(ROM、EPROM、RAM)、定時/計數器及I/0接口等組成，是智能調節器的核心，用于實現儀表數據運算處理、各組成部分之間的管理。CPU完成數據傳遞、算術邏輯運算、轉移控制等功能；ROM存放系統程序；EPR0M存放用戶程序；RAM存放輸入數據、顯示數據、運算的中間值和結果值。CTC的定時功能用來確定控制器的采樣周期，并產生串行通信接口所需的時鐘脈沖；計數功能主要用來對外部事件進行計數。

2、過程輸入/輸出通道
一臺智能調節器通常都可以接收/輸出若干個模擬量信號和開關量信號。
①智能調節器過程輸入通道
模擬量輸入通道將多個模擬量輸入信號分別轉換為CPU能接受的數字量。多路模擬開關將多個模擬量輸入信號分別連接到采樣保持器；采樣保持器具有暫時存儲模擬輸入信號的作用；A/D轉換器將模擬信號轉換為相應的數字量。

開關量輸入通道將多個開關輸入信號轉換成能被計算機識別的數字信號。通常采用光電耦合器件作為輸入電路進行隔離傳輸。

②智能調節器過程輸出通道
模擬量輸出通道依次將多個運算處理后的數字信號進行數/模轉換。D/A轉換器起數模轉換作用，V/I轉換器將1-5V的模擬電壓信號轉換成4-20mA的標準電流信號輸出。

開關量輸出通道通過鎖存器輸出開關量(包括數字、脈沖量)信號，以便控制繼電器觸點和無觸點開關的接通與斷開，也可控制步進電動機的運轉。通常采用光電耦合器件作為輸出電路進行隔離傳輸。

3、智能調節器人機聯系部件
智能調節器正面板帶測量值和給定值數碼顯示器、輸出信號顯示器、運行方式(自動串級/手動)切換按鈕、給定值增/減按鈕和手動增/減輸出按鈕等，還有一些狀態顯示燈，用于實現智能調節器與使用人員之間的各種信息的交流。

4、通信接口電路
通信接口電路主要用于智能調節器與其他控制設備之間的數據通信，大多采用串級傳輸方式。該電路將欲發送的數據轉換成標準通信格式的數字信號，經發送電路送至通信線路(數據通道)上同時通過接收電路接收來自通信線路的數字信號，將其轉換成能被計算機接受的數據。
