昌暉儀表官網通過一例電力變壓器頂蓋起火的故障實例，分享本次故障診斷、故障維修處理方法和預防此類故障的經驗總結。

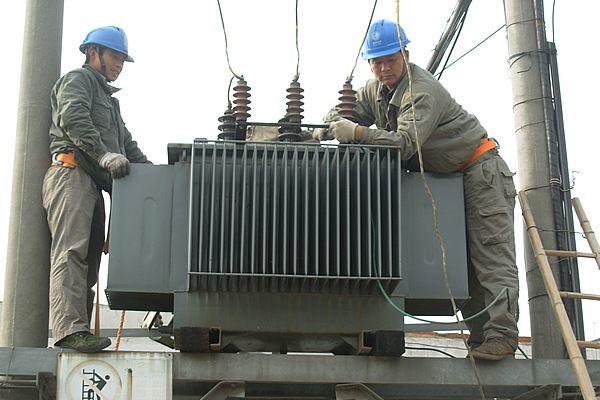

故障設備：某公司變電所中的一臺電力變壓器(1250kV.A)

故障現象：炎炎七月的一個傍晚，這臺變壓器頂蓋高壓套管處燃著大火，并散發出濃烈的油脂味。斷電撲滅大火后，爬上變壓器頂部觀察，發現一幅慘不忍睹的景象：L3相高壓電纜已經炸裂，接線柱上端螺紋損壞；其上鋁接線鼻子已經燒斷，電纜L3相引線頭懸掛在空中；變壓器油從炸裂的套管處向外流淌，頂蓋表面布滿油污，油枕上已經看不到油位。

診斷分析：
1、變壓器著火一般是由于內部絕緣損壞、繞組層間短路、嚴重過載等原因造成。經過檢查，不存在這些問題。
2、對現場情況進行了解分析，發現這起事故的原因有點特殊：高壓側用的是120mm²鋁芯電纜，并且用鋁接線端子與變壓器的銅接線柱連接。由于銅鋁相接，產生電化腐蝕，增大接觸電阻。另外連接處采用鋼螺母和鋼墊圈，其電導率不高，進一步加大了接觸電阻。當高壓側電流流過時，接線柱嚴重發熱。
3、接線柱每次發熱，都使接頭處的金屬導體表面發熱氧化，在接觸面上形成一層導電率很低的氧化物，使接頭處的接觸電阻不斷加大，發熱更加厲害，形成惡性循環，以致將熔點比較低的鋁接線端子燒斷。這時變壓器缺相運行，斷點處的電壓相當高，形成很強的電場，擊穿空氣介質并產生很大的交流電弧。電弧點燃了高壓套管周圍殘留的變壓器油，使瓷套管受高溫燃燒而炸裂。高壓瓷套管是內充油絕緣，因此大量的變壓器油就從裂縫中流出來繼續燃燒。

故障處理：將變壓器送至專業修理廠進行大修。

經驗總結：變壓器接線柱是關鍵部位，接觸電阻越小越好，不能直接用鋁鼻子和鋼質螺栓連接。連接螺栓要定期緊固，防止其接觸不良。要定期清洗變壓器上的油污、灰塵等臟污，保持表面清潔。還要加強值班檢查和定期巡檢，及時發現和排除隱患。
