HART(Highway Addressable Remote Transducer，可尋址遠程傳感器高速通道)的開放通信協議，是美國Rosement公司于1985年推出的一種用于現場智能儀表和控制室設備之間的通信協議。HART裝置提供具有相對低的帶寬，適度響應時間的通信，經過10多年的發展，HART技術在國外已經十分成熟，并已成為全球智能儀表的工業標準。
1、HART協議的傳輸原理
HART協議采用基于Be11202標準的FSK頻移鍵控信號，在低頻的4-20mA模擬信號上疊加幅度為0.5mA的音頻數字信號進行雙向數字通信，數據傳輸率為1.2Mbps。由于FSK信號的平均值為O，不影響傳送給控制系統模擬信號的大小，保證了與現有模擬系統的兼容性。在HART協議通信中主要的變量和控制信息由4-20mA模擬信號傳送，在需要的情況下，另外的測量、過程參數、設備組態、校準、診斷信息通過HART協議訪問。

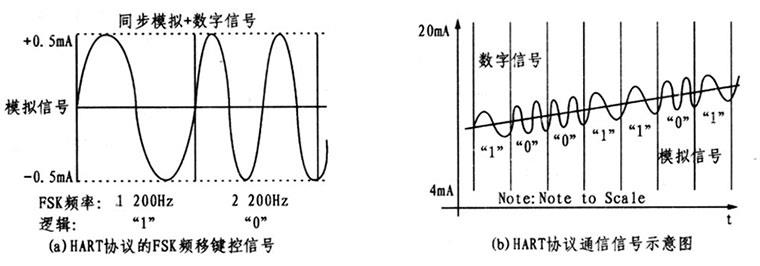

圖1 HART協議的傳輸原理
2、HART協議的三類命令
HART通信采用的是半雙工的通信方式，其特點是在現有模擬信號傳輸線上實現數字信號通信，屬于模擬系統向數字系統轉變過程中過渡性產品，因而在當前的過渡時期具有較強的市場競爭能力，得到了較快發展。HART規定了一系列命令，按命令方式工作。它有三類命令，第一類稱為通用命令，這是所有設備都理解、都執行的命令；第二類稱為一般行為命令，所提供的功能可以在許多現場設備(盡管不是全部)中實現，這類命令包括最常用的現場設備的功能庫；第三類稱為特殊設備命令，以便于工作在某些設備中實現特殊功能，這類命令既可以在基金會中開放使用，又可以為開發此命令的公司所獨有。在一個現場設備中通常可發現同時存在這三類命令。
3、HART協議的優點
①HART采用統一的設備描述語言DDL
現場設備開發商采用這種標準語言來描述設備特性，由HART基金會負責登記管理這些設備描述并把它們編為設備描述字典，主設備運用DDL技術來理解這些設備的特性參數而不必為這些設備開發專用接口。但由于這種模擬數字混合信號制，導致難以開發出一種能滿足各公司要求的通信接口芯片。HART能利用總線供電，可滿足本質安全防爆要求，并可組成由手持編程器與管理系統主機作為主設標的雙主設備系統。
②HART協議可以雙向傳送數字信息
采用模擬量信號只能單向傳送情息，要么是從設備到主機(輸入)，要么是從主機到設備(輸出)。而采用HART協議可以雙向傳送數字信息。這突破了以往傳統儀表只能從主機接收控制情的方式-比如閥門控制，也可以向主機傳遞閥門中的信息狀態。同樣，以往只能把過程變量發送給監控計算機，現在也可以接收諸如組態設置之類的信息。
③傳輸信息量大
傳統的模擬量和離散量設備只能以單過程變量方式通信-因而很難找到一種簡便的方式判定發送的信息是否有效。采用HART不但可以獲取過程變址，還可以獲得其他類型的信息。毎個HART設備中包括35-40個標準信息項，比如設備狀態、診斷報警、過程變量、單位、回路電流、百分比范圍、生產商、設備標簽，其他的信息還包括：主機以數字方式查詢HART設備，并告知設備的設置是否正確，運行是否正常。該功能可免除大多數的日常檢驗工作，并有助于在故障導致重大問題之前發現過程故障。
④支持多變量處理
數字通信模式下，一對電纜可以處理多個變量。例如，一個變送器可以處理多個傳感器的輸入。在一個報文中能處理4個過程變量。在任一現場儀表中，HART協議支持256個過程變量。
⑤基金會管理
采用HART時，用戶不會受制于某個特定的供應商或地方“標準”。這是由于HART技術并不屬于某一家公司，也不受一個國家或標準實體單位的控制。實際上，該技術由不受約束的非盈利性單位HART通信基金會管理。
⑥應用廣泛
就過程工業而言，HART是目前世界上廣泛采用的協議?？梢詮牟煌?yīng)商那里獲取近幾百種采用HART技術的產品。產品種類的齊全意味著HART產品幾乎能夠滿足所有過程應用場合的需要，并且還可以從多個經銷商產品中選擇最適合的一款。
⑦完全可互操作性
完全可互操作性意味著無論是哪個供應商的HART兼容產品和主系統都可以協同工作。與HART設備實現兼容，一些主系統采用統一表示的指令，更進一步的系統則采用設備描述以理解所有HART信息。
4、昌暉儀表生產的HART儀表
云南昌暉儀表制造有限公司生產的儀表中，HART儀表有這些：HART智能溫度變送器、單晶硅壓力變送器、單晶硅差壓變送器、雷達物位計、超聲波液位計，使用HART手操器可以修改儀表參數。
