對于熱電偶檢定從業人員來說，首先應熟悉熱電偶檢定裝置的配置及使用方法，昌暉儀表在本文對熱電偶檢定裝置和熱電偶檢定方法做簡單介紹，與大家分享熱電偶檢定裝置使用及檢定過程中的注意事項，全是提高溫度計量人員技能的干貨。

1、標準儀器和設備
A、標準儀器
在檢定300-1600℃范圍的工業熱電偶時，主要的標準儀器是一等標準鉑銠10-鉑熱電偶WRPB-1、二等標準鉑銠10-鉑熱電偶WRPB-2和一等標準鉑銠30-鉑銠6熱電偶WRRB-1、二等標準鉑銠30-鉑銠6熱電偶WRRB-2。正確選擇和使用標準熱電偶是保證檢定質量的重要因素。標準熱電偶主要技術指標筆者讀者建議到http://m.jinzhengkj.com.cn/product/796.html了解，在本文不做詳細介紹。

B、測量儀器
檢定熱電偶常用的測量儀器有直流電位差計和直流數字電壓表計同等級的其他電測設備。選擇電測設備的精度等級可根據被檢熱電偶的檢定規程要求來定。

C、檢定爐
為了減少導熱誤差，保證熱電偶的插入深度，檢定爐長度不應小于600mm，直徑不小于300mm，最高使用溫度應能滿足被檢熱電偶測溫上限要求。檢定爐溫場沿軸向分布應中間高、兩端低，溫場最高處應位于爐子軸向中心，偏離中心位置不得超過20-30mm.

D、多點轉換開關
在測量回路中連接多點轉換開關，是為了實現對多支熱電偶檢定的需要，檢定貴重金屬熱電偶的多點轉換開關的熱電動勢不應大于0.5μV，檢定廉價金屬熱電偶的多點轉換開關的熱電動勢不應小于1μV。

E、其他設備
①熱電偶退火裝置一套，0.5級測量范圍0-15A的交流電流表一只。
②冰點恒溫器。
③熱電偶焊接裝置一套。

2、熱電偶檢定方法
A、雙極法
在各檢定點上分別測量標準與被檢熱電偶的熱電勢值并進行比較，計算其偏差或相應熱電勢值。雙極法檢定連接線路見圖1。

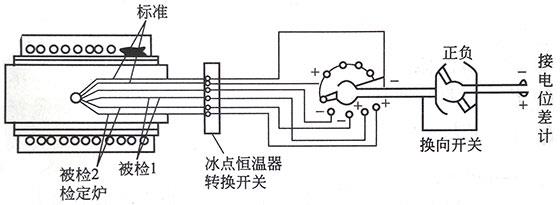

圖1 雙極法檢定連接線路圖

①雙極法檢定特點
a、直接測量熱電偶的電勢付。
b、標準和被檢可以是不同型號的。
c、熱電偶測量端可以不捆扎在一起，但必須保證處于同一溫度中。

②雙極法檢定時注意
a、爐溫必須嚴格按規定控制，否則就會帶來較大測最誤差。
b、標準與被檢參考端溫度不為0℃時，做數據處理要把參考端溫度修正到0℃。

B、同名極法
在各檢定點上分別測量被檢熱電偶正極與標準熱電偶正極及被檢熱電偶負極與標準熱電偶負極之間的微差熱電勢，然后用計算的方法求得被檢熱電偶的偏差或相應電勢值。同名極法連接線路如圖2所示。

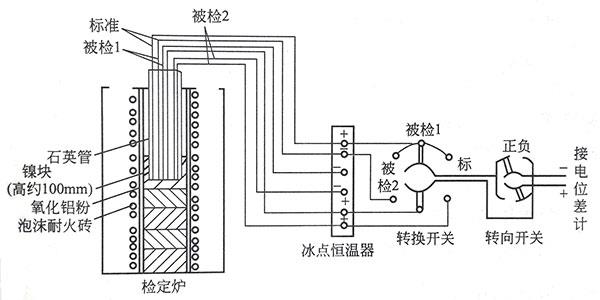

圖2  同名極法檢定連接線路圖

①同名極法檢定特點
a、讀數過程中允許爐溫變化大(一般為±10℃)。
b、能夠直接測出標準與被檢熱電偶的單極熱電動勢的差值。
②同名極法檢定時注意
a、標準和被檢熱電偶必須是同一型號，才能比對。
b、對標準和被檢熱電偶的捆扎要求較嚴，否則容易產生誤差。

C、微差法
用微差法檢定熱電偶是將標準和被檢熱電偶(同型號)置于檢定爐內，并將它們反向串聯、直接測量其熱電動勢的差值。微差法檢定線路如圖3。

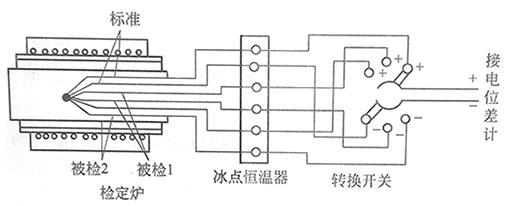

圖3  微差法檢定連接線路圖

①微差法檢定特點
a、操作簡單、讀數迅速、計算方便。
b、能直接讀出差值。
c、檢定時對爐溫要求不嚴。
d、熱電偶的測量端不需進行捆扎，只要處于同一溫度下。
②微差法檢定時注意
a、標準和被檢熱電偶必須是同一型號才能比對。
b、被檢熱電偶的正極一定要接到電位差計的正極端鈕上，否則計算結果是錯誤的。

經檢定符合要求的熱電偶發給檢定證書，不合格的熱電偶發給檢定結果通知書。熱電偶的檢定周期一般為半年，特殊情況可按使用條件來確定。
