SWP-ND905-022-23-HL-P是昌暉儀表生產的智能調節器，為方便了解這款儀表的功能和使用，昌暉儀表從儀表外形、具體功能、儀表接線和參數設置幾個方面介紹SWP-ND905-022-23-HL-P。

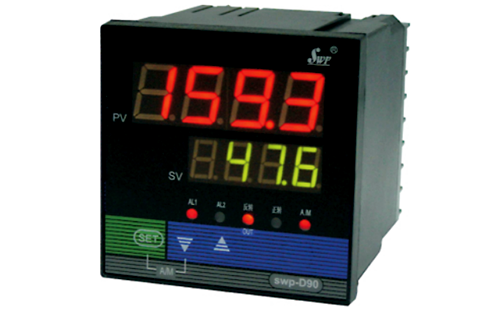

儀表外形
SWP-ND905-022-23-HL-P為雙屏顯示(PV顯示實時測量值，SV顯示設定值或手動輸出百分比)；外形為96×96×110mm，開孔尺寸為92×92mm，；儀表面板上有五個指示燈(AL1、AL2、正轉、反轉和AM)、四個按鍵(SET、▲、▼和復位鍵)。



儀表功能
儀表SWP-ND905-022-23-HL-P具體功能為：PID調節器可接入17種可切換輸入(修改儀表二級參數即可修改儀表輸入類型)，PID控制輸出為4-20mA，1路4-20mA變送輸出(測量值對應的變送輸出)，2個報警(出廠默認為1個高限報警和1個低限報警，報警輸出模式用戶可在二級參數組態)，1路24VDC饋電輸出(為二線制變送器提供電源)，AC220V供電。

SWP-ND905-022-23-HL-P選型可參閱智能調節器選型頁面http://m.jinzhengkj.com.cn/product/139.html。

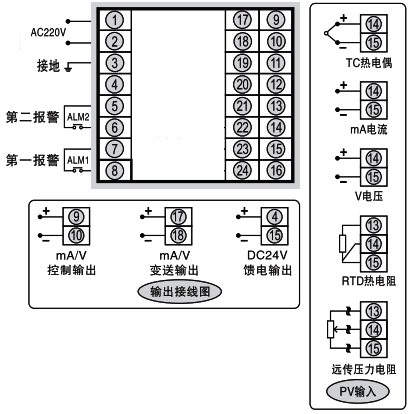

SWP-ND905-022-23-HL-P接線圖

SWP-ND905-022-23-HL-P如何設置參數？
SWP-ND905-022-23-HL-P儀表使用前需要完成參數設置后才能使用，參數設置方法請大家仔細閱讀SWP-ND905-022-23-HL-P說明書，為方便大家快速操作，在此做簡單說明：

1、二級參數
二級參數中需要設置輸入分度號(SL0)、小數點(SL1)、PID作用方式(F1)、變送輸出下限(OUL)、變送輸出上限(OUH)、測量量程下限(SVL)和測量量程上限(SVH)。

2、一級參數
一級參數中需要設置第一報警值(AL1)、第二報警值(AL2)、第一報警值回差(AH1)和第二報警值回差(AH2)

3、控制目標值
按照現場控制需要設置控制目標值

4、PID參數整定
PID參數要結合現場實際工況整定，這是自動調節系統能否投入自動的關鍵，也是技術含量較高的，需要參數整定者熟練掌握PID參數整定方法才能完成。

SWP-ND905-022-23-HL-P價格是多少？
SWP-ND905-022-23-HL-P價格請與各地經銷商或昌暉儀表聯系
