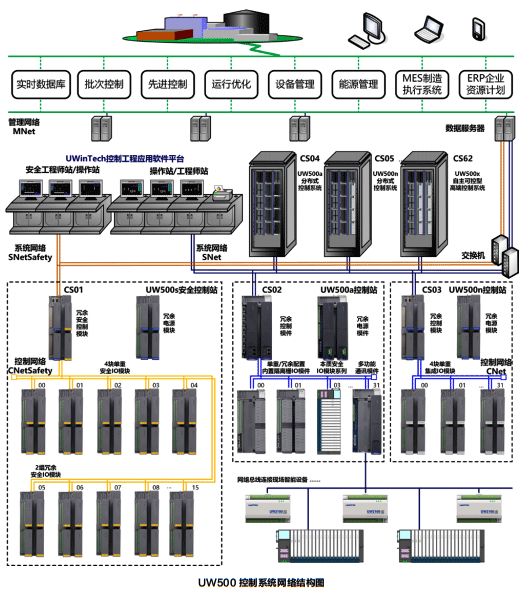

SIS系統可以是國產也可以是進口，SIS系統選型的基本思路和步驟是相通的，昌暉儀表以優穩UW500s安全控制系統為例簡單介紹SIS系統選型步驟。
1、根據I/O點數統計進行I/O模塊及配套端子座的選型
類別 信號類型 模塊選型 配置說明 配套端子座選型
AI Ⅱ型、Ⅲ型電流 UW5912S 8路電流模擬量輸入安全模塊 單重配置 UW5971S 4單元輸入輸出端子座
DI 24VDC UW5915S 16路數字量電平輸入安全模塊 單重配置 UW5771_F DI繼電器隔離端子座
DO 觸點輸出 UW5917S 8路數字量觸點輸出安全模塊 單重配置 UW5771_G DO繼電器輸出端子座
UW5971S_G DO安全繼電器端子座
注1：模塊及端子座個數的計算方法：模塊的數量=點數÷模塊通道數，不能整除時，模塊數加1；模塊：端子座=4:1；
注2：模塊與繼電器端子座的計算方法：UW5915S:UW5771_F=2:1；UW5917S:UW5771_G=1:1；UW5917S:UW5971S_G=1:1。
2、控制模塊、通訊模塊及電源模塊的選型
模塊名稱 配置方式 端子座名稱 配套模塊
UW5119S安全控制模塊 冗余配置 UW5179S 安全控制模塊雙重化冗余端子座 UW5179S_K安全控制模塊編程鎖
UW5156 6/8口工業以太網交換機模塊 冗余配置 UW5179S 安全控制模塊雙重化冗余端子座 UW5179S_K安全控制模塊編程鎖
UW5421電源模塊(32W) 單重/冗余配置 UW5475 4單元電源端子座
注1：UW5119S的配置計算：安全控制模塊均采用冗余配置，安全控制模塊可帶載I/O模塊64塊；
注2：UW5156 6/8口工業以太網交換機模塊，提供6路SNET連接接口；
注3：UW5421的配置計算：系統電源模塊均采用冗余配置，UW5421為32W電源模塊；根據下面的模塊功耗表，計算出功率總和，通常考慮電源裕量10%即可；
注4：UW5421系統電源模塊可用于系統控制模塊、通訊模塊及IO模塊的系統電源，也可用作外配電源，但同一塊電源模塊不同同時作為系統電源及外配電源。
模塊名稱 模塊系統功耗(W) 外配功耗(W)
UW5119S安全控制模塊 2.5 /
UW5156 6/8口工業以太網交換機模塊 3.5 /
UW5912S 8路電流模擬量輸入安全模塊 0.8 /
UW5915S 16路數字量電平輸入安全模塊 0.8 10
UW5917S 8路數字量觸點輸出安全模塊 0.8 6.5
注1：系統外配電源數量及功耗分配依據工程設計需要配置；
3、機柜及附件的配置
①工業標準機柜(800mm×600mm×2200mm)
機柜可配置1-2塊安裝地板，支持正反雙面安裝，共提供36個安裝單元，建議在正反兩個安裝底板下方各預留3個安裝單元，即使用30個安裝單元；
②雙電源切換與交流配電組件
UW5485用于雙路交流電源輸入切換，機柜內部的交流配電，及機柜的自動溫度控制，所以其配置數量等于機柜的數量。
在此昌暉儀表制造有限公司以一個最簡單的SIS為例介紹SIS系統選型配置情況，比如某儲罐高液位需要聯鎖關閉進料閥，安全等級SIL2，則SIS系統基本配置(不包含設計院設計、液位計、閥門及安裝材料)如下：
1、安全控制站
UW5119S 安全控制模塊(SIL2)×2塊
UW5179S 安全控制模塊雙重化冗余端子座(含UW5971S_C)×1塊
UW5912S 8路電流模擬量輸入安全模塊(SIL2)×1塊
UW5915S 16路數字量電平輸入安全模塊(SIL2)×1塊
UW5917S 16路數字量電平輸出安全模塊(SIL2)×1塊
UW5971S 4單元輸入輸出端子座(含UW5971S_C)×1塊
UW5421 電源模件(32W)×4塊
UW5475 4單元電源端子座(4×4路，可冗余配置)×1塊
UW5156 6/8口工業以太網交換機模塊(6個外置電口，2個直連口)×2塊
2、配套件及機柜
UW5971S_F DI繼電器隔離觸點安全輸入端子座(16路)×1個
UW5971S_K DO繼電器NO觸點安全輸出端子座(8路)×2個
UW5411 電源模件(168W)×2個
UW5472 系統電源雙重冗余化端子座×1個
UW5485 雙電源切換與交流配電組件×1套
UW5041 工業標準機柜(2200×800×600mm)×1個
UW5041_A 附件安裝包(UW5032 CNetUW通信連接電纜、UW5032_T CNetUW通信終端適配模塊、UW5031 POC模塊)×2個
安全柵(SIL3)×2個
3、系統軟件
UW5011_SIL 優穩UWinTech Pro控制工程應用平臺軟件V1.0(SIL)×1套
UW5061 UW控制工程應用軟件平臺授權加密狗(1000點)×1套
UW5071 UW500s系統手冊×1套
UW5075 UW500s控制工程應用軟件平臺控制組態手冊×1套
UW5075 UW500s控制工程應用軟件平臺實時監控手冊×1套
4、操作站
UW5011_E 工程師站兼操作員站×1臺
UW5046 工業標準操作臺(700×1118×750mm)，含急停、復位按鈕×1個
UPS不間斷電源(3KVA 延時0.5小時)×2臺
5、其他
OPC授權(數據上傳接口)×1次
安全組態編程調試工程服務×1次
