1、硬件設備如下圖

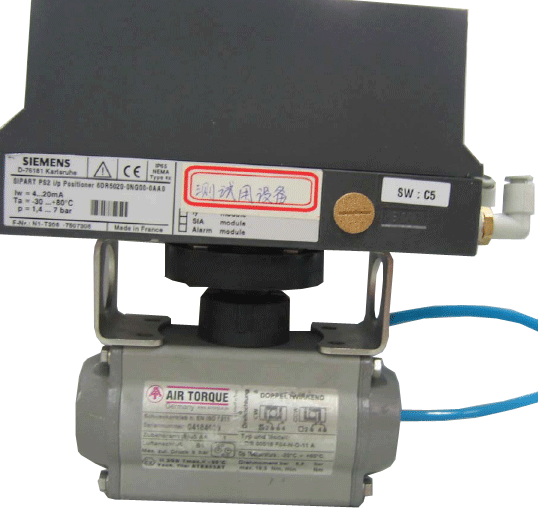

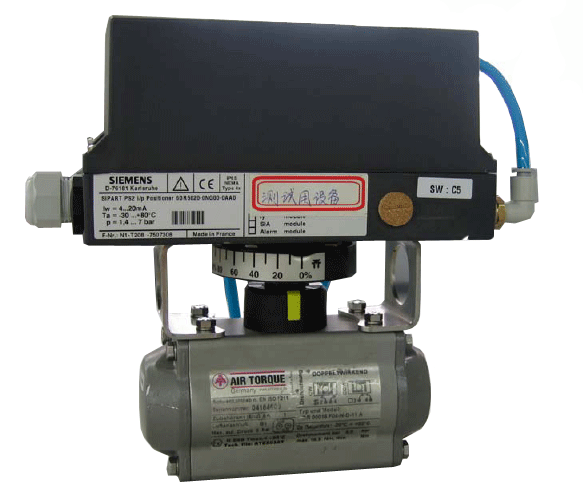

首先大家看一張已經安裝好閥門定位器的氣動執行機構整體圖

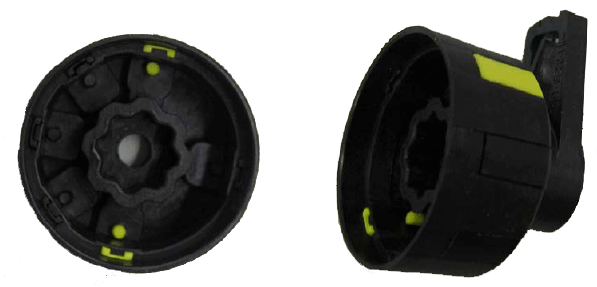

安裝附件，耦合輪及驅動器

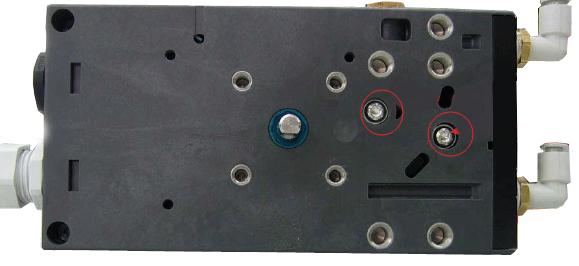

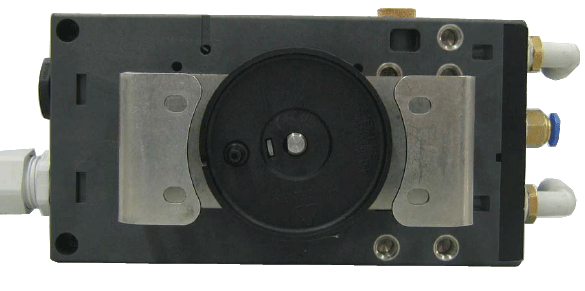

閥門定位器背面安裝螺孔圖(此兩個螺釘內為排氣通道，適用于與配套氣動閥門使用，為內排氣通道，比如與阿卡閥可以配套使用)

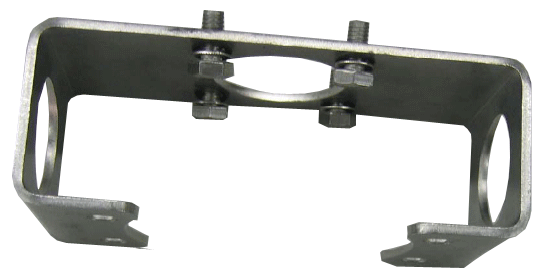

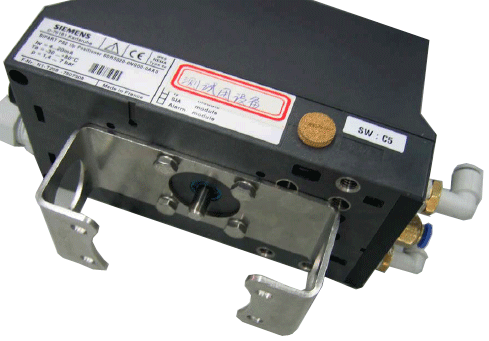

西門子角行程閥門定位器安裝支架實物圖
開始安裝，首先將安裝支架固定在閥門定位器上。

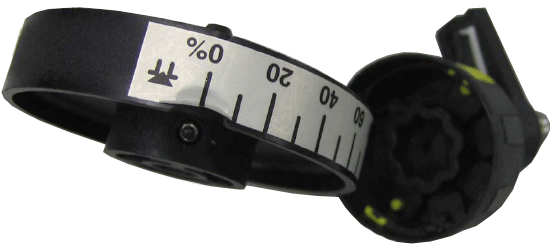

將耦合輪固定到安裝支架上(合輪可以自由旋轉)。

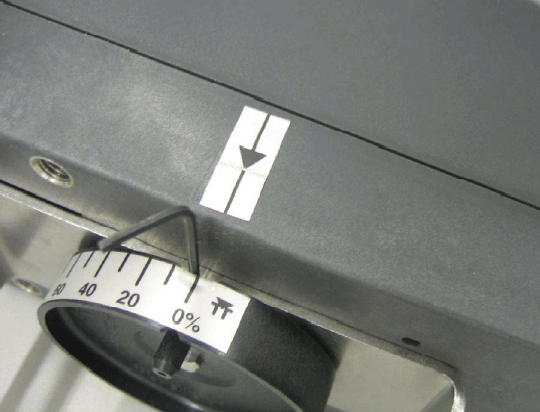

同時需要注意的是，合輪上有一個內六角螺釘，如下圖：
通過六方孔螺釘將其擰緊

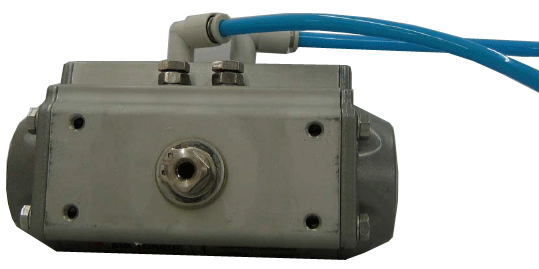

氣動執行器實物圖如下：

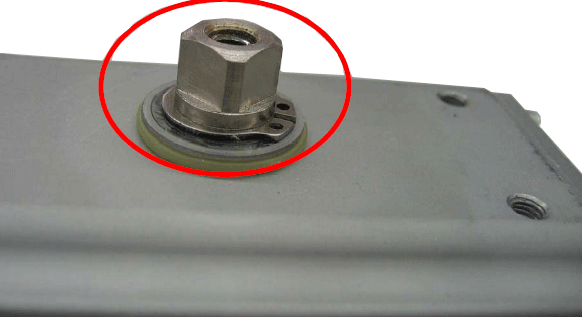

氣動執行器軸的末端

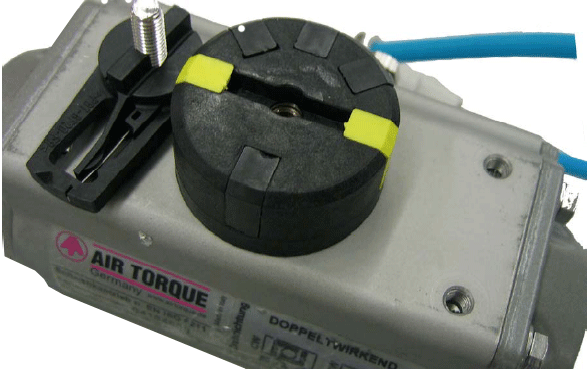

配合驅動器使用的安裝附件
將驅動器的附件安裝到執行器軸的末端上
將驅動器放在附件支架上。

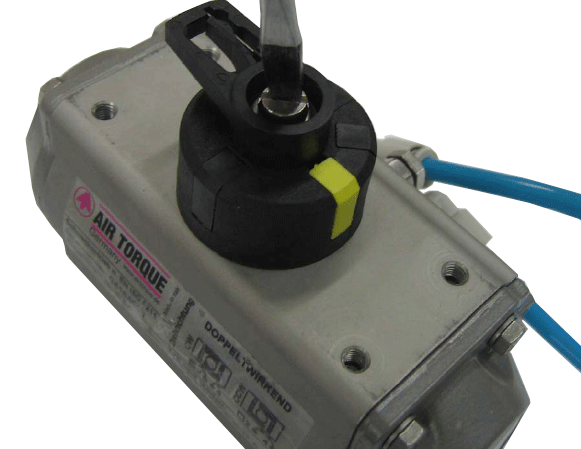

通過螺絲刀將驅動器擰緊

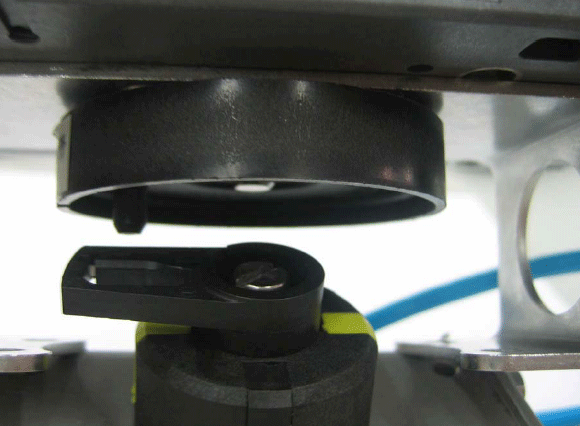

小心地把有安裝支架的定位器放到執行器上，使藕合輪的軸嵌入驅動器內

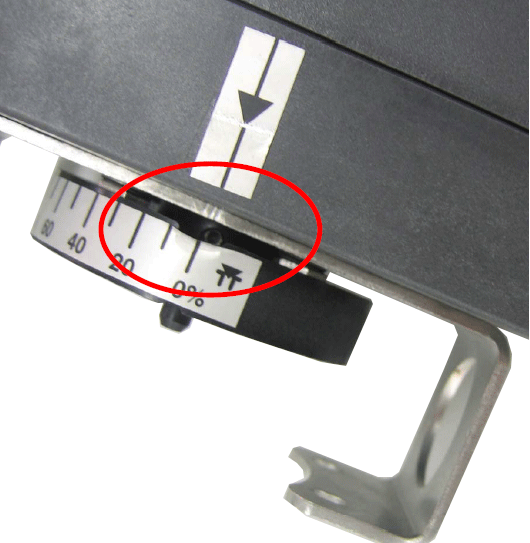

嵌入后，實物圖如下：

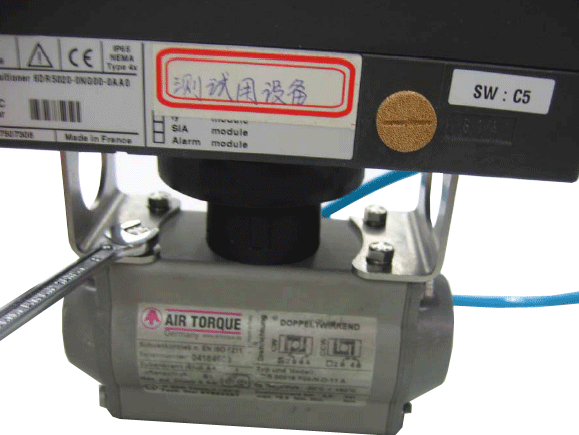

通過扳手將固定螺絲擰緊

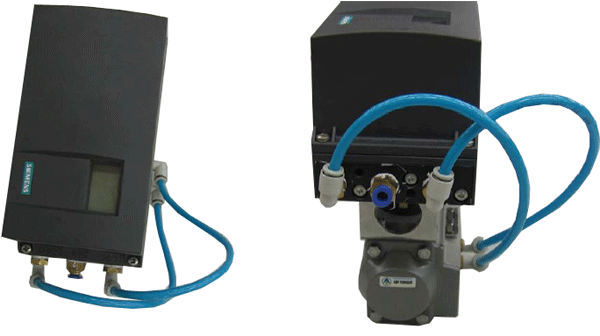

固定好后，將氣路連接起來即可。
