導軌式溫度變送器亮點
◆電源、報警狀態指示
◆溫度傳感器輸入類型(分度號)、輸出信號、量程范圍可組態設置
◆可選配帶浪涌保護、RS485
◆輸入/輸出/電源/通道四隔離
◆高精度(熱電偶溫度變送器精度0.1%，熱電阻溫度變送器精度0.2%)
◆高穩定性和高可靠性
◆極低溫度漂移
◆堅固耐用的設計，導軌安裝
◆低功耗設計，可高密度安裝
最常用導軌式溫度變送器型號
一入一出導軌式溫度變送器：YR9031A-□-GN-N、YR9031A-□-GN-LP
一入二出導軌式溫度變送器：YR9031A-□-GG-N、YR9031A-□-GG-LP、YR9031A-□-GR-N
一入一出導軌式溫度安全柵：YR9031A-EX-□-GN-N、YR9031A-EX-□-GN-LP
一入二出導軌式溫度安全柵：YR9031A-EX-□-GG-N、YR9031A-EX-□-GG-LP、YR9031A-EX-□-GR-N
導軌式溫度變送器技術指標
◆輸入阻抗：熱電偶輸入時≥10kΩ
◆允許輸出負載能力：0-500Ω
◆冷端補償精度：±1℃(-20~75℃)
◆溫度變送器響應時間：＜0.05s(0-90%)(TYP)
◆波紋：＜10mVrms
◆精度：熱電偶溫度變送器為0.1%的終值，熱電阻溫度變送器為0.2%的終值
◆溫度系數：50ppm/K的測量值/100Ω負載
◆耐壓強度：500VDC時100MΩ以上，2500VAC/分鐘
◆電磁兼容：符合GB/T1826工業設備應用要求(等同IEC 61326-1)
◆工作溫度：-20~+70℃
◆工作濕度：小于90%RH(無凝結水)
◆電源：DC24V±10%
◆功耗：一入一出溫度變送器＜1W；一入二出溫度變送器＜1.8W
◆外殼材料：PC+ABS阻燃
◆重量：導軌式溫度變送器約120g；安全柵約150g
◆YR9031A模塊為超薄外形，底座+本體結構，寬度僅13.3mm。產品外形尺寸：寬13.3×高113×深121mm
◆質保期：工業級60個月；軍品級8年
浪涌保護特性(帶-LP的溫度變送器型號)
◆最高連續工作電壓：30VDC
◆額定放電電流In：5kA(線對地、線對線)
◆依據標準：GB/T18802.21-2004
浪涌保護接線注意事項
1、導軌式溫度變送器帶浪涌保護時，導軌安裝溫度變送器YR9031A的10腳端子必須接地線。
2、采用可拆分接線端子，方便使用。
3、導線采用截面積1.0-2.5mm2。
4、導線裸露長度約8mm，由M3螺釘鎖緊。
導軌式溫度變送器選型表
導軌式溫度變送器YR9031A-①-②③-④-⑤/⑥
熱電偶/熱電阻安全柵YR9031A-EX-①-②③-④-⑤/⑥
①輸入信號類型類型
[P]：Pt100熱電阻/通過專用編程線，熱電阻溫度變送器可切換熱電阻分度號和量程
[C]：Cu50熱電阻
[B]：B分度號熱電偶/通過專用編程線，熱電偶溫度變送器可切換熱電偶分度號和量程
[S]：S分度號熱電偶
[K]：K分度號熱電偶
[E]：E分度號熱電偶
[T]：T分度號熱電偶
[J]：J分度號熱電偶
[N]：N分度號熱電偶
②導軌式溫度變送器第一路輸出(OUT1)
[G]：直流4-20mA輸出，輸出阻抗≤500Ω，標準出廠配置
[A]：直流-1~5V，輸出阻抗≥10kΩ
[B]：直流0-5V，輸出阻抗≥10kΩ
[C]：直流-0-10V，輸出阻抗≥10kΩ
[D]：直流1-5V，輸出阻抗≥10kΩ
[E]：直流0-10mA，輸出阻抗≤1kΩ
[F]：直流0-20mA，輸出阻抗≤500Ω
③導軌式溫度變送器第二路輸出(OUT2)
[N]：無第二路輸出(一入一出溫度變送器和RS485通訊時必選項)
[G]：直流4-20mA輸出，輸出阻抗≤500Ω，標準出廠配置
[A]：直流-1~5V，輸出阻抗≥10kΩ
[B]：直流0-5V，輸出阻抗≥10kΩ
[C]：直流-0-10V，輸出阻抗≥10kΩ
[D]：直流1-5V，輸出阻抗≥10kΩ
[E]：直流0-10mA，輸出阻抗≤1kΩ
[F]：直流0-20mA，輸出阻抗≤500Ω
[R]：RS485通信接口(支持MODBUS RTU協議)
④輸入帶浪涌保護
[N]：不帶浪涌保護
[LP]：浪涌保護
⑤導軌式溫度變送器量程下限
[*]：數字
⑥導軌式溫度變送器量程上限
[*]：數字
導軌式溫度變送器接線圖

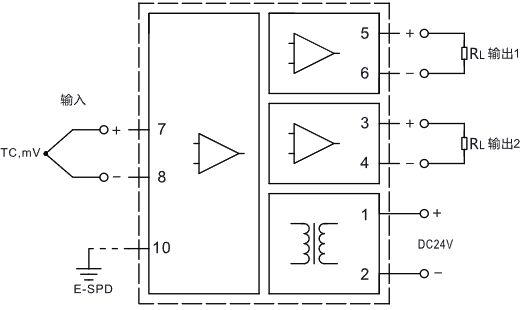

①熱電偶溫度變送器接線圖

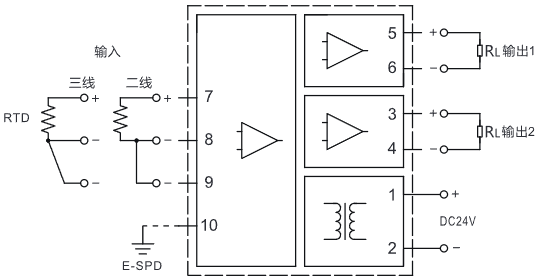

②熱電阻溫度變送器接線圖
導軌式溫度變送器價格
昌暉儀表是高性能導軌式溫度變送器(安全柵)生產工廠，導軌式溫度變送器(安全柵)價格實惠，與模擬型溫度變送器價格接近，期待您的光臨！不同信號的導軌式溫度變送器價格請與網站客服或公司市場部聯系(電話：0871-65127691)。
