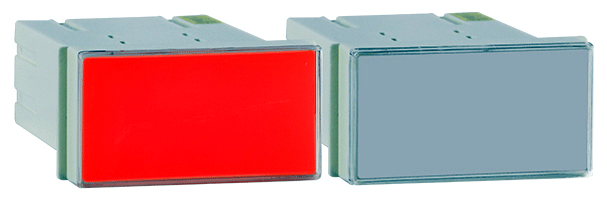

YR-X101-J-K-W單路閃光報警器(光字牌)是昌暉儀表生產的閃光報警器中的一種，單點閃光報警器常用在變電站、水電廠、火電廠等使用單位的電氣儀表盤、高低壓電氣設備和GIS設備，電氣工程師常之稱為變電站光字牌、水電廠光字牌、火電廠光字牌等。

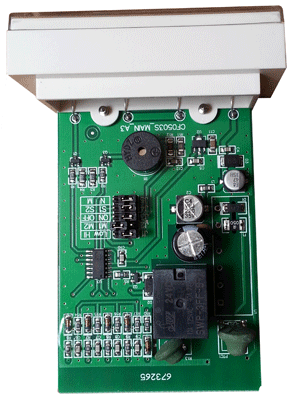

單路閃光報警器(光字牌)采用COMS集成電路技術設計，可配合各種檢測儀表監視現場觸點的變化情況。當檢測到報警信號時，YR-X101系列閃光報警器和音響報警信號配合，以引起操作人員的注意，及時排除故障。



特點
1、單路閃光報警器(光字牌)為卡入式安裝，可以方便拼裝成各種形式組成報警系統
2、單路閃光報警器(光字牌)為半導體平面發光器件，亮度高、色柔和、功耗低，并聯驅動，壽命長，且燈屏更換方便
3、光字牌內置蜂鳴器，并提供報警電平與繼電器接點信號輸出，方便外接外部報警設備
4、COMS集成電路，單點閃光報警器(光字牌)整機抗干擾能力極強
5、歐式連接端子，便于維護和操作
6、現場可任意選擇常開或常閉輸入方式
7、光字牌面板透明有機玻璃蓋可以拆卸，使用單位可在硫酸紙上做好需要提示報警的內容放入蓋內，然后將外蓋恢復原位及可直觀提示報警內容
8、光字牌電源常規供貨為DC24V，昌暉儀表制造有限公司也可以提供AC220V供電儀表(用戶訂貨或選型時特別說明+收費)





單回路閃光報警器(光字牌)外形及安裝方式
光字牌尺寸：80(寬)×40(高)×100(深)mm
光字牌開孔尺寸：66(寬)×35(深)mm
光字牌重量：240g
光字牌安裝方式：YR-SWP-X101單路閃光報警器可拼裝，亦可密集安裝
①單點閃光報警器密集安裝的開孔尺寸

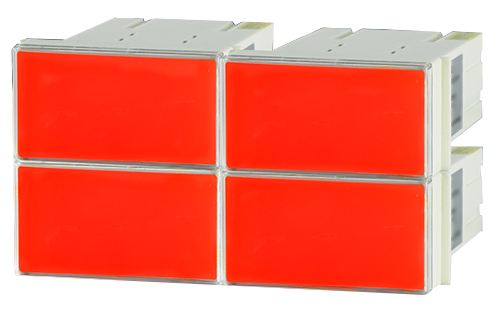

單點閃光報警器密集安式裝示意圖

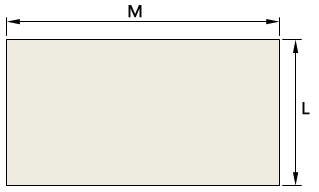

單點閃光報警器密集式安裝開孔尺寸
M=(40.5×m)-10
L=(80×n)-14
m：每列排列單路閃光報警器的個數
n：每行排列單路閃光報警器的個數

②單點閃光報警器(光字牌)點陣式安裝的開孔尺寸



單點閃光報警器(光字牌)點陣式安裝示意圖

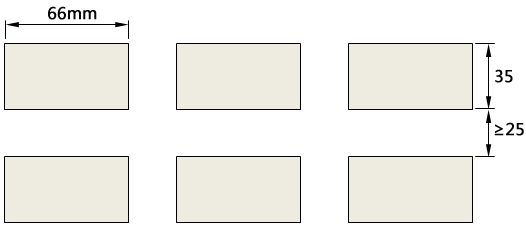

單點閃光報警器點陣式安裝開孔尺寸

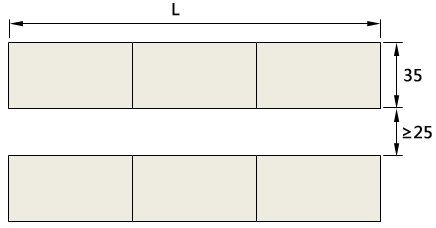

③單點閃光報警器條列式安裝的開孔尺寸



單點閃光報警器條列式安裝示意圖



單點閃光報警器條列式安裝開孔尺寸
L=(80×n)-14
n：每行排列閃光報警器的個數

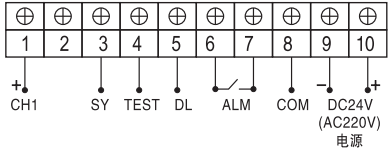

單臺單路閃光報警器YR-X101-J-K-W接線圖



單點閃光報警器(光字牌)接線說明：
◆端子1和端子8：第1路輸入(無源接點輸入或TTL電平信號輸入)
◆端子3和端子8：接“消音”按鈕(無源接點輸入)
◆端子4和端子8：接“試驗”按鈕(無源接點輸入)
◆端子5和端子8：報警電平輸出，接音響報警器(有5V電壓輸出，用于高電平輸入的音響報警器)
◆端子6和端子7：報警無源接點輸出，接點用于其他儀表或接音響報警器(用于無源接點輸入的音響報警器)
◆端子9和端子10：光字牌電源(DC24V或AC220V，以訂貨時的要求為準)

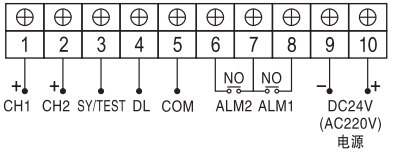

單臺雙路閃光報警器YR-X102-J-K-W接線圖



雙路閃光報警器(光字牌)接線說明：
◆端子1和端子5：第1路輸入(無源接點輸入或TTL電平信號輸入)
◆端子2和端子5：第2路輸入(無源接點輸入或TTL電平信號輸入)
◆端子3和端子5：接“消音/試驗”按鈕(無源接點輸入；按鈕按一下為“消音”，長按30秒為“試驗”)
◆端子4和端子5：報警電平輸出，接音響報警器(有5V電壓輸出，用于高電平輸入的音響報警器)
◆端子6和端子7：第2路CH2報警無源接點輸出，接點用于其他儀表或接音響報警器(用于無源接點輸入的音響報警器)
◆端子7和端子8：第1路CH1報警無源接點輸出，接點用于其他儀表或接音響報警器(用于無源接點輸入的音響報警器)
◆端子9和端子10：光字牌電源(DC24V或AC220V，以訂貨時的要求為準)

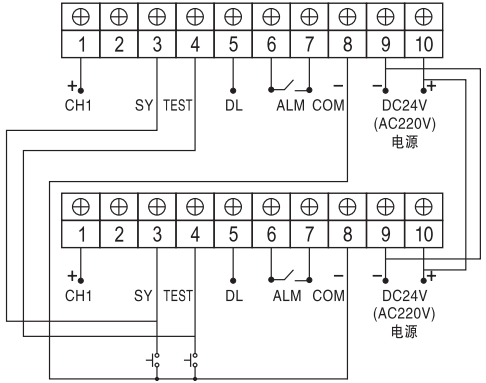

多臺單點閃光報警器接線圖

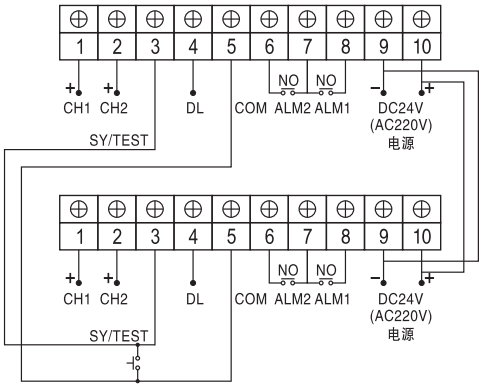

多臺雙點閃光報警器接線圖



單路/雙回路閃光報警器型譜表
