循環硫化床熱電偶是昌暉儀表歷時數年現場使用和結合現場改良而定型生產的專門針對循環硫化床鍋爐爐膛溫度測量的產品。該熱電偶保護管為鐵鋁瓷T8。
循環流化床熱電偶特點
循環流化床熱電偶外護管具有耐高溫、耐氧化、耐硫化、耐磨、抗沖擊、抗腐蝕、抗熱震性、使用壽命長、價格適中和產品能長期使用在≤1350℃溫度的特點，整支產品具有抗震動結構設計。
熱電偶使用壽命
循環流化床熱電偶保護管參考使用壽命6-10月。

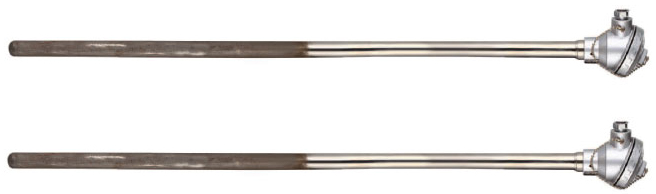

循環流化床熱電偶外形示意圖
1、無固定裝置循環流化床熱電偶
2、螺紋安裝循環流化床熱電偶
3、活動法蘭循環流化床熱電偶
4、固定法蘭安裝循環流化床熱電偶
5、螺紋安裝循環流化床防爆熱電偶
6、固定法蘭安裝循環流化床防爆熱電偶
循環流化床熱電偶選型表
WR①②-③-④⑤⑥⑦⑧-⑨/⑩/?-?-?
①溫度傳感器類別
[N]：K型熱電偶（鎳鉻-鎳硅）
[P]：S型熱電偶（鉑銠10-鉑）
②熱電偶對數
[省略]：單支熱電偶
[2]：雙支熱電偶
③熱電偶特殊用途標記
[NM]：耐磨結構設計
④安裝固定形式
[1]：無固定裝置
[2]：固定螺紋（螺紋尺寸由使用單位提供）
[3]：活動法蘭
[4]：固定法蘭安裝（法蘭尺寸由使用單位提供）
⑤ 熱電偶接線盒
[3]：防水接線盒
[4]：防爆接線盒
[5]：不銹鋼接線盒
⑥ 熱電偶直徑
[0]：Φ16mm套管
[1]：Φ22mm套管
[2]：Φ25mm套管
⑦耐磨頭材料/最高使用溫度/用途
[8]：鐵鋁瓷T8/1300℃/專用于循環硫化床爐膛溫度測量
[N]：特殊保護管材質和結構定制產品
⑧測溫元件形式
[8]：德國進口Inconcl鎳基合金外護管鎧裝熱電偶芯/常規配置
[9]：德國進口偶絲/超長使用壽命
⑨熱電偶總長L（單位：mm）
[***]：***/注1
⑩插入長度l（單位：mm）
[***]：***/注1
?耐磨段長度
[3]：耐磨頭長度300mm（通常直徑Φ16mm耐磨熱電偶選用）
[4]：耐磨頭長度400mm（通常直徑Φ22mm耐磨熱電偶選用）
[5]：耐磨頭長度500mm（通常直徑Φ25mm耐磨熱電偶選用）
[9]：其他尺寸
?熱電偶精度等級
[2]：Ⅱ級精度/國內熱電偶生產廠常規供貨
[1]：I級精度/協議供貨
?固定法蘭和非標準螺紋安裝補充說明
[螺紋要求]：螺紋尺寸及材質要求/見注2
[法蘭要求]：法蘭規格尺寸及法蘭材質要求/見注2
注1：WR□□-NM-13□□□和WR□□-NM-33□□□型循環流化床熱電偶選型時僅需要確認總長L(總長等于插深)和耐磨段長度即可；WR□□-NM-2□□□□和WR□□-NM-4□□□□型循環流化床熱電偶選型時必須標注總長、插入深度和耐磨段長度，通常約定：總長=插深長度+150mm。
注2：循環流化床熱電偶如選用固定法蘭或螺紋安裝方式，用戶訂貨時必須標注法蘭標準/法蘭規格/法蘭材質或螺紋尺寸/螺紋材質要求。
