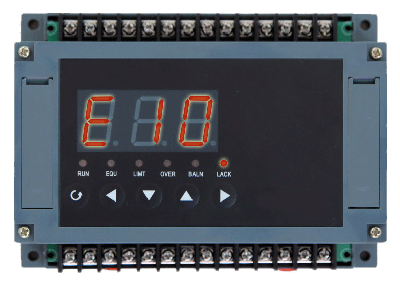

昌暉移相觸發器特點
1、采用標準的35mm DIN導軌式安裝方式，工業級七段LED顯示，面板按鍵可現場編程。
2、輸入信號可通過內部撥碼開關選擇，可選擇4-20mA/0-10mA、0-5V/1-5V信號輸入。
3、根據可控硅不同應用組合，儀表可適用于以下4中可控硅組合：
①兩只單相可控硅反向并聯連接；
②單支雙向可控硅；
③一只可控硅與一只整流二極管反向并聯連接；
④2(或3)只單向可控硅與整流二極管組成的橋式半控整流；
4、帶有報警狀態指示，可通過狀態指示燈分析當前負載的運行狀態。狀態指示燈有運行、達限、微超、過載、平衡、缺相等。
5、為了防止移相輸出變化快，設立輸出變化延時，5%-90%可調節。
6、帶有電流限定功能，可選擇外部電位器輸入限流或內部限流方式對負載進行控制。
8、帶移相輸出下限保護功能，可設定最低移相時間，0.1ms-2ms范圍可調節。
9、帶移相輸出滯后功能，可適用在移相角不在0-180°范圍的現場，輸出滯后時間0.1ms-3ms可調節。
10、可與多種溫控器配合使用，適用于電路、窯爐、工業爐等行業的溫度控制。
三相四線制接法及正確的選擇零線
若負載是加熱爐，而且負載有可能不相等時(如硅碳棒爐)，三相四線制比三相三線制有更好的平衡度，并且當某相負載開路時，三相四線制能自動檢測并報警。因此采用三線四線制要比三相三線制性能更好些，但必須注意正確選擇零線。常規的應用中，若三相負載完全平衡，則零線電流相互抵消為0，所以習慣上零線用比相線要小得多的線徑。但對于三相四線制調相觸發，當相移角小于60°時，零線的電流是三條相線電流之和(三相負載輪流導通，電流全部流過零線，且相互完全無法抵消)，移相角為60-120°時，零線電流為相線電流的3至1倍變化，只有當可控硅完全導通時且三相負載平衡時，零線電流才為0。所以對于普通電阻絲為負載時，零線必須采用與相線相同的線徑。而對于電阻會隨溫度或隨老化程度會變的負載，如硅碳棒電爐等，由于常常工作在小移相角，零線應該采用比相線還粗的線，最好是相線安全截流量的2-3倍。不僅柜子到電爐的零線要粗，柜子到供電變壓器的零線也要粗，以保證零線的安全，且避免將電能過多地損耗在零線上。
關于移相觸發帶來的高頻干擾
由于移相觸發會帶來較強的1-100kHz 頻率范圍的干擾，移相觸發器應安裝在離可控硅較近的位置，但應與動力線保持一定距離，應盡量縮短觸發線長度，并盡量不要將不同相的觸發線平行走線。注意：所有可控硅兩端均應并聯阻容吸收及壓敏電阻保護器件，以降低高頻干擾及保護可控硅。
昌暉YR-ZKH系列移相觸發器更詳盡信息歡迎您到產品頁面 http://m.jinzhengkj.com.cn/product/2296.html 了解，在線工程師為您解答構建精密溫度控制系統相關技術問題。
