SIL*
SIL為Safety Integrity Level縮寫，中文指安全完整性等級。*為數字1-4，安全完整性等級細分為SIL1、SIL2、SIL3、SIL4四個等級，SIL4等級最高。
HFT
HFT為Hardware Fault Tolerance縮寫，中文指硬件故障裕度，表示系統的容錯能力。
MooN
MooN為M out of N channel architecture縮寫，中文譯為N取M通道架構。MooN中的N表示能夠執行安全功能的通道總數，M表示安全功能正常執行所要求的最少的通道數，即當M+1個通道發生故障時，安全功能將不能被執行。注：HFT=N-M
PFDavg

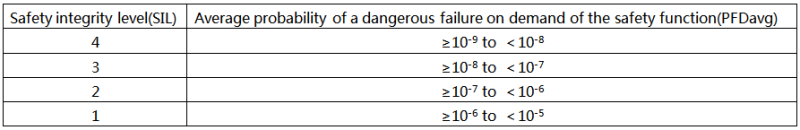

PFDavg為Average Probability of dangerous Failure on Demand的縮寫，中文譯為要求時危險失效平均概率。PFDavg指的是在低要求模式下，安全儀表系統在EUC或EUC相關系統發出要求時執行規定安全功能的平均不可用性。下圖表示了PFDavg與安全完整性等級SIL*之間的關系：
PFH-Average frequency of dangerous failure [h-1]
中文譯為危險失效平均頻率[h-1]。指的是在高要求模式或者連續模式下，安全儀表系統在一個給定的時間周期內執行規定安全功能時的危險失效平均頻率。
下圖表示了PFH與SIL*的關系：
DC
DC為Diagnostic Coverage的縮寫，中文譯為診斷覆蓋率。DC指通過自動在線診斷測試檢測到的危險失效數在總危險失效數中的占比。計算公式如下：
