小改造解決海綿鈦還原爐測溫大難題

2017/9/28 16:42:50 人評論 次瀏覽 分類:昌暉動態  文章地址:http://m.jinzhengkj.com.cn/news/1554.html

海綿鈦生產線還原工段還原爐由可控硅控制加熱元件進行加熱,工藝要求還原爐實際溫度值與設定溫度值之間偏差不能超過15℃,在生產過程中經常出現系統無法升溫、溫度波動大、溫度變送器被高溫燒毀等故障現象,給工藝控制上帶來很大影響,也增加了工廠日常檢修工作量。

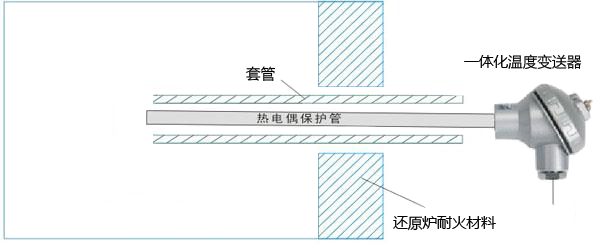

海綿鈦還原爐測溫使用德國久茂一體化熱電偶溫度變送器,熱電偶通過爐壁上預留的沒有封頭的安裝套管插入爐膛,安裝方式如示意圖所示。
海綿鈦還原爐熱電偶安裝示意圖

海綿鈦廠儀表工段技術人員經多方面總結后發現,造成以上故障原因主要有以下幾方面:
1、還原爐周圍環境溫度過高(50-70℃),溫度變送器長期運行在高溫環境中,出現溫度漂移、器件老化、穩定性改變等情況;
2、鼓風機工作時高溫氣體從安裝套管與熱電偶保護管間隙內噴出(現場已用耐火材料做密封),導致溫度變送器受熱,甚至熔化;
3、熱電偶保護管燒壞穿孔時高溫氣體進入一體化溫度變送器內腔,導致溫度變送器受熱,甚至熔化;

4、現場氯化鎂煙氣等腐蝕性氣體過重,導致熱電偶芯子、溫度變送器接線螺絲腐蝕生銹、劣化造成信號傳輸故障;
5、大功率電爐產生電磁干擾。

經工段多次嘗試對比后決定,將原先安裝在熱電偶偶頭內的溫度變送器移至工況好的區域再接入DCS控制系統。此方法在還原12#爐試用并取得良好效果,試用期間沒有出現溫度波動大、溫度無法上升及溫度變送器燒毀等故障現象。具體改造方案如下:
1、將一體化溫度變送器內的熱電偶拆除,用陶瓷接線板SCRN2P-C裝配。每1臺還原爐有5個測量點,均按此法改造。
2、將1臺還原爐的5個HART溫度變送器安裝至昌暉儀表生產的防腐密封儀表箱YRINX03-39-5內,該儀表箱可以防水、防塵、防電磁干擾、防腐蝕氣體進入儀表箱內。YRINX03-39-5安裝與距離還原爐數米外墻面上,溫度變送器工作環境溫度降至正常室溫,高溫導致變送器溫度漂移和強電磁干擾得到有效遏制。
3、使用高溫防腐屏蔽測溫線YR-XKHPKC-2-2將熱電偶mV信號通過專用配線接頭YRGLP12-1.5接入YRINX03-39-5接線端子;將DCS系統4-20mA屏蔽電纜通過儀表箱配套的專用配線接頭YRGLP12-1.5接入YRINX03-39-5接線端子;
4、使用密封膠在YRINX03-39-5內部按廠家提供的工藝對進線口密封;
5、高溫防腐屏蔽補償導線和DCS信號線使用波紋套線管SCRNBL-25進行保護;
6、將DCS信號線屏蔽層、補償導線屏蔽層和YRINX03-39-5接地與儀表接地網可靠連接。

羅斯蒙特、ABB等知名廠家向用戶提供分體式溫度變送器,但價格昂貴,采用儀表箱將適量溫度變送器集中安裝方式,達到了與進口產品相同的功能效果,為工廠降低了成本。
